SCHRITTMOTORANTRIEBE » A-CSD » R.T.A. open-frame Platine A-CSD 04.V ( ADVANCED )

R.T.A. open-frame Platine A-CSD 04.V ( ADVANCED )

( 24 - 48 VDC 2.6 - 4.4 Amp ) mit Schraubverbinder

PREIS
77.20 €
( ohne MwSt)

Anzahl:

Verfügbarkeit: Verfügbar


Andere Modelle A-CSD verfügbar:


EINLEITUNG

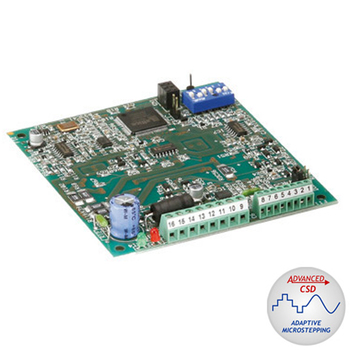

Das Antriebsmodell A-CSD 04.V besteht aus einer Open Frame Platine (92 x 85 x 22 mm) und ist mit einem eigenen Schraubverbinder für die Logik und Leistung ausgestattet. Es kann Schrittmotoren mit einer Nennleistung bis zu 4,4 A steuern und ist die perfekte Wahl für Anwendungen mit durchschnittlich-niedriger Leistung mit kleinen Motoren.

A-CSD ist der Name einer neuen bipolaren Antriebsserie von R.T.A. mit SCHRITT & RICHTUNG Schnittstelle und niedriger Leistung, die eigens für lärm- und vibrationsempfindliche Anwendungen entwickelt wurde. Die Serie A-CSD hat eine niedrige Versorgungsspannung (bis zu 48 VDC), ist sehr kompakt, geräuscharm und vielseitig anwendbar. Alle Modelle sind mit einem Chopper System mit leistungsstarken Mosfet-Endstufen und Schutz gegen Kurzschluss, Überspannung und Hitze ausgestattet. Durch die intelligente Verwaltung des Stromprofils, verbunden mit einer innovativen Lösung namens Adaptive Microstepping, können optimale fließende Bewegungsabläufe auf jeder Auflösungsstufe erzielt werden.
Die sorgfältige Entwicklung dieses Modells hat zu einem hoch entwickelten Kontrollsystem mit der typischen Benutzerfreundlichkeit und großen Zuverlässigkeit der R.T.A. Antriebe geführt.

TECHNISCHE DATEN

* Version: Open Frame Platine (92 x 85 x 22 mm) mit Schraubverbinder
* Versorgungsspannungsbereich: 24 - 48 VDC
* Strombereich: 2,6 - 4,4 A Einstellung von 8 Durchschnittswerten mittels Dip-Schalter
* Microstepping: 400, 800, 1.600 und 3.200 Impulse/Umdrehung, Einstellung mittels Dip-Schalter
* Verwaltung des einstellbaren Stromprofils mittels Dip-Schalter
* Automatischer Stromabfall bei stillstehendem Motor
* Schutzvorrichtungen:
- Unter- und Überspannungsschutz
- Kurzschluss-Schutz an den Motorausgängen
- Thermoschutz
* Elektronische Dämpfung für die bestmögliche Lärm- und Vibrationskontrolle
* Adaptive Microstepping
* NPN oder PNP mittels Jumper einstellbar
* Garantie: 24 Monate
