SCHRITTMOTORANTRIEBE » ADW » R.T.A. open-frame Platine ADW 06.V (mit Intelligent Speed Controller)

R.T.A. open-frame Platine ADW 06.V (mit Intelligent Speed Controller)

( 24 - 75 VDC 1.9 - 6.0 Amp ) mit Schraubverbinder

PREIS
127.70 €
( ohne MwSt)

Anzahl:

Verfügbarkeit: Verfügbar


Andere Modelle ADW verfügbar:


EINLEITUNG

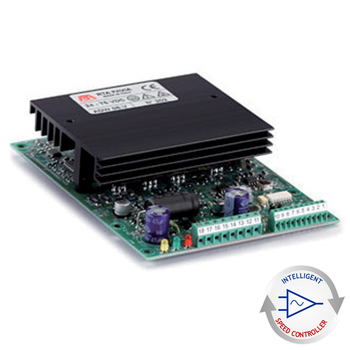

Das Antriebsmodell ADW 06.V besteht aus einer Open Frame Platine (122 x 93,5 x 25 mm) und ist mit einem eigenen Schraubverbinder für die Logik und Leistung ausgestattet. Es kann Schrittmotoren mit einer Nennleistung bis zu 6 A steuern und ist die perfekte Wahl für Anwendungen mit durchschnittlicher Leistung.

ADW ist der Name einer neuen Antriebsserie, die eigens von RTA entwickelt wurde, um den Anforderungen einer großen Anwendungspalette zu entsprechen, die Flexibilität und Präzision bei der Regelung der Drehgeschwindigkeit des Motors verlangt.

Der Antrieb vervollständigt eine Lösung für die fortschrittliche Geschwindigkeitskontrolle namens Intelligent Speed Controller, die anhand eines Analogsignals oder auf diskrete Weise die kontinuierliche Regelung ermöglicht, für die 64 voreingestellte obere und untere Geschwindigkeitsgrenzwerte zur Auswahl stehen. Die Anwendung der intelligenten Verwaltung des Stromprofils Adaptive Microstepping garantiert eine fließende Bewegung mit einer deutlichen Lärm- und Vibrationsreduzierung. Der Antrieb hat eine weitere Wahlfunktion AUTOSTOP, welche die Drehung des Motors automatisch bei Erreichung des eingestellten Mindestgeschwindigkeitswertes blockiert.

Dadurch kann der Antrieb als Ersatz für das herkömmliche aus Inverter und Asynchronmotor bestehende System zur Kontrolle der Förderbandbewegung benutzt werden und bietet für das ganze System einen größeren und präziseren Geschwindigkeitsbereich bei geringerem Raumbedarf.

Die Serie ADW hat eine durchschnittliche Versorgungsspannung (bis zu 75 VDC), ist sehr kompakt, geräuscharm und vielseitig anwendbar. Alle Modelle sind mit einem Chopper System mit leistungsstarken Mosfet-Endstufen und Schutz gegen Kurzschluss, Überspannung und Hitze ausgestattet.

TECHNISCHE DATEN

* Version: Open Frame Platine (122 x 93,5 x 25 mm) mit Schraubverbinder
* Versorgungsspannungsbereich: 24 - 75 VDC
* Strombereich: 1,9 - 6 A, Einstellung mittels Dip-Schalter
* Großer Geschwindigkeitsbereich: von 0,8 bis 2.000 U/min Dauer-Drehgeschwindigkeit bis zu 400 U/min
je nach der Wahl des Motors
* 64 interne Voreinstellungen der Geschwindigkeit
* Dynamik der Analogsteuerung: 0 - 5 VDC oder 0 - 10 VDC
* Niedriges und hohes Geschwindigkeitsprofil
* Verstellbare interne Beschleunigungs-/Verzögerungsrampen
* Versorgungsspannung für das Potentiometer auf dem Verbinder
* Auto-Stop-Funktion
* Optoisolierte Eingänge
* Synchronisierter Ausgang für Mehrachsensynchronisation
* Schutz gegen Unter- und Überspannung, Übererwärmung und Kurzschluss-Schutz an den Ausgängen
des Motors
* Garantie: 24 Monate
