R.T.A. open-frame Platine CSD 04.V

R.T.A. open-frame Platine CSD 04.V

( 24 - 48 VDC 2.6 - 4.4 Amp ) mit Schraubverbinder

PDF Downloaden

PREIS

1 Stk : 148.07 €

( ohne MwSt)

2-5 Stk : 113.91 €

( ohne MwSt)

FÜR 5+ STÜCKE BITTE WENDEN SIE SICH AN RTA

EIN ANGEBOT ZU ERHALTEN

Andere Modelle CSD verfügbar:

EINLEITUNG

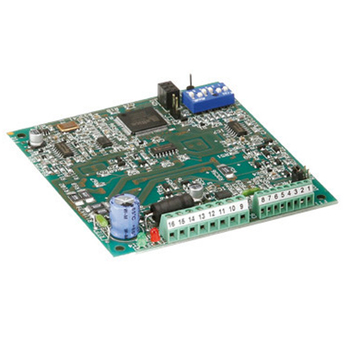

Das Antriebsmodell CSD 04.V besteht aus einer Open Frame Platine (92 x 85 x 22 mm) und ist mit einem eigenen Schraubverbinder für die Logik und Leistung ausgestattet.
Es kann Schrittmotoren mit einer Nennleistung bis zu 4,4 A steuern und ist die perfekte Wahl für Anwendungen mit durchschnittlich-niedriger Leistung mit kleinen Motoren.
Die bipolare Ministepperserie CSD ist eine R.T.A. Produktreihe mit niedriger Leistung. Sie besteht aus 2 Produktfamilien mit fortschrittlichen Funktionen und bietet unterschiedliche Schnittstellenmöglichkeiten

Kennzeichnend für die Antriebe der Serie CSD sind die hohe Qualität und Zuverlässigkeit der R.T.A. Produkte aber auch der konkurrenzfähige Preis. Alle Modelle sind mit einem Chopper System mit leistungsstarken Mosfet-Endstufen, Microstepping-Funktion bis zu 3.200 Impulsen/Umdrehung für die Modelle Schritt & Richtung und bis zu 4.000 Impulsen/Umdrehung für die programmierbaren Modelle ausgestattet.

TECHNISCHE DATEN

* Version: Open Frame Platine (92 x 85 x 22 mm) mit Schraubverbinder
* Versorgungsspannungsbereich: 24 - 48 VDC
* Strombereich: 2,6 - 4,4 A Einstellung von 8 Durchschnittswerten mittels Dip-Schalter
* Microstepping: 400, 800, 1.600 und 3.200 Impulse/Umdrehung, Einstellung mittels Dip-Schalter
* Automatischer Stromabfall bei stillstehendem Motor
* Schutzvorrichtungen:
- Unter- und Überspannungsschutz
- Kurzschluss-Schutz an den Motorausgängen
- Thermoschutz
* Elektronische Dämpfung für die bestmögliche Lärm- und Vibrationskontrolle
* NPN oder PNP mittels Jumper einstellbar
* UL Recognized.
* Garantie: 24 Monate
