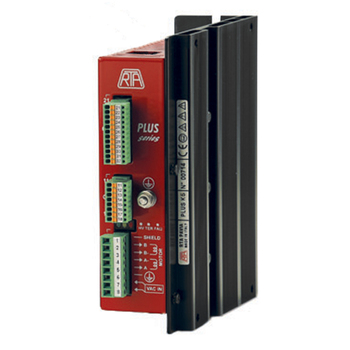

Il modello PLUS K5 è costituito da una scheda alloggiata in una scatola metallica formato 152 x 129 x 46 mm ed è dotato di connettori a vite estraibili, distinti fra logica e potenza.
In grado di comandare motori passo-passo aventi corrente nominale fino a 8 Amp, è la scelta perfetta per applicazioni a media potenza ove sia necessaria un'alimentazione in AC e l'utilizzo di un programmatore di percorso.
La Serie PLUS di azionamenti di tipo bipolare ministep costituisce la linea a medio-alta potenza dei prodotti R.T.A. Essa comprende 5 famiglie di prodotti caratterizzate da funzioni evolute, da diverse possibilità di alimentazione e di interfaccia.
Gli azionamenti Serie PLUS sono equipaggiati disistemi Chopper con stadi finali Mosfet ad elevato rendimento, funzione microstepping fino a 4.000 imp/giro e sono alimentabili in AC direttamente dal secondario di un trasformatore (PLUS B, K, J, E, L) o in DC (PLUS A).
Le serie PLUS E e PLUS L prevedono l'utilizzo in accoppiamento a motori passo-passo R.T.A. serie EM, dotati di encoder, atti a rilevare la perdita di sincronismo dei motori.
* Versione: in scatola metallica formato 152 x 129 x 46 mm, dotata di connettori a vite estraibili.
* Range tensione di alimentazione: 28-62 VAC.
* Range di corrente: 4,4-8 Amp. Impostazione di 4 valori intermedi mediante linea seriale.
* Microstepping: 400, 500, 800, 1.000, 1.600, 2.000, 3.200 e 4.000 impulsi/giro. Impostazione mediante dip- switch.
* Riduzione automatica di corrente a motore fermo.
* Protezioni:
-Protezione di minima e massima tensione.
-Protezione contro il corto circuito alle uscite motore.
-Protezione termica.
* Circuito elettronico di smorzamento per il massimo controllo di rumorosità e vibrazioni.
* Ingressi opto-isolati.
* Disponibile un oscillatore integrato, impostabile mediante dip-switch.
* Non necessita di ventilazione forzata.
* Garanzia: 24 mesi.
CARATTERISTICHE DEL PROGRAMMATORE DI MOTO
* Comunicazione tramite linea seriale RS485; fino a 48 azionamenti possono essere collegati su un'unica seriale.
Possibilità di inviare la stessa istruzione a tutti gli azionamenti contemporaneamente (modo broadcast).
* Possibilità di comandare l'esecuzione di 16 programmi di moto, precedentemente memorizzati, tramite ingressi hardware, con possibilità di utilizzo dell'azionamento come sistema stand-alone o senza la connessione seriale.
* Vari tipi di istruzioni disponibili, come per esempio: percorso index-rampa, percorso run-rampa, percorso index-start-stop, restart azione interrotta e percorso di ricerca zero.
Lo spazio percorso può essere programmato in modalità assoluta o relativa (lineare o circolare).
* Percorsi index fino a ± 8.338.607 passi in modalità relativa o assoluta, con velocità impostabili fra 1 e 24.000 Hz in risoluzione standard e in alta risoluzione, tempi di rampa impostabili fra 16 e 1440 msec.
* Disponibilità di istruzioni accessorie atte a costruire programmi di moto, quali ad esempio: salto condizionato, temporizzazione, interruzione e completamento programma, gestione I/O, LOOP di istruzioni.
* 11 ingressi e 6 uscite opto-isolate di cui 3 ingressi e 4 uscite liberamente programmabili.
* Memoria di 128 istruzioni mantenuta anche ad azionamento spento e di 3 istruzioni di run time.
* Disponibilità di una utilità operante in ambiente Windows® per facilitare lo sviluppo dei programmi di moto da parte dell'utente.
* Memorizzazione e segnalazione di intervento dei circuiti di protezione.
